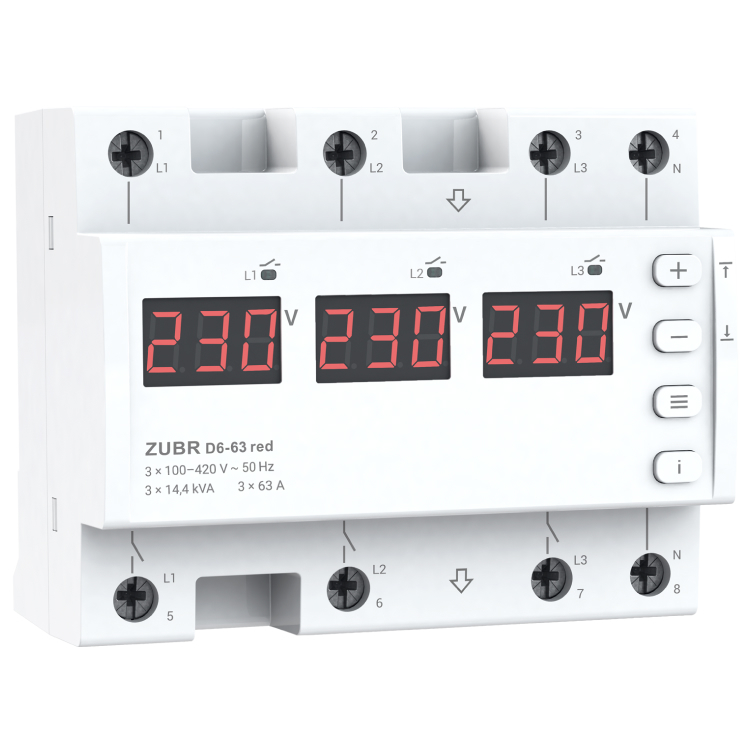

Releu de protectie tensiune trifazat ZUBR D6 TrueRMS

Două moduri de funcționare

Releul de tensiune ZUBR D6 roșu este proiectat pentru protecția echipamentelor electrice casnice și industriale (inclusiv motoare trifazate) și poate funcționa în moduri cu sarcină monofazată sau trifazată.

• În modul monofazat, releul protejează împotriva supratensiunilor critice din rețea, iar în cazul unui accident pe una dintre faze se deconectează doar faza afectată. În acest mod, în loc de trei relee monofazate, poți folosi ZUBR D6 roșu!
• În modul cu sarcină trifazată, releul protejează împotriva supratensiunilor critice în rețea, a asimetriei, a întreruperii unei faze (funcția poate fi dezactivată), controlează ordinea alternării fazelor (funcția poate fi dezactivată) și, în cazul unui accident pe una dintre faze, toate fazele sunt deconectate. În acest mod, ZUBR D6 roșu poate fi utilizat în locul unui releu trifazat cu contactor!

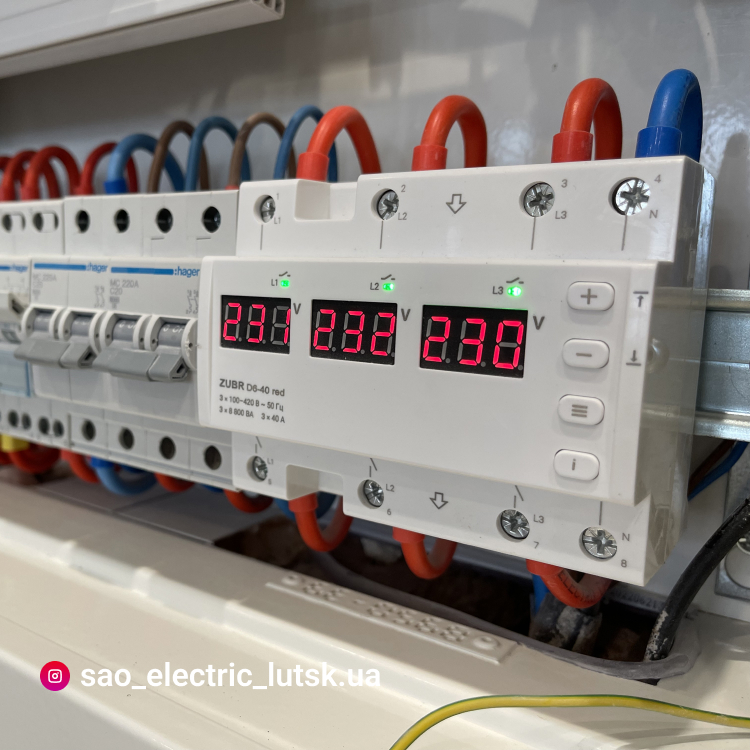

În timpul funcționării, releul măsoară și afișează valoarea efectivă a tensiunii pe fiecare fază. Toate setările și valorile de alarmă sunt stocate în memoria nevolatilă. Soluție profitabilă și 6 module în tabloul electric

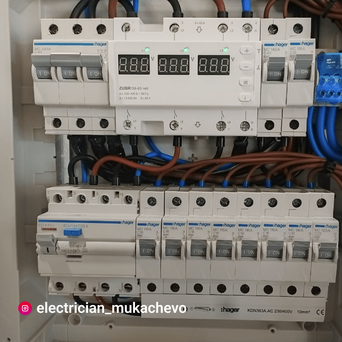

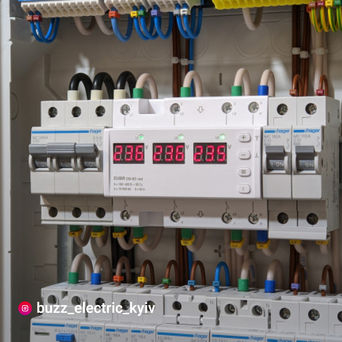

Din punct de vedere financiar, ZUBR D6 roșu este mai avantajos decât trei relee monofazate. În plus, este compact și ocupă 6 module standard în tabloul electric. Se instalează pe șina DIN standard de 35 mm. Dacă există umiditate ridicată în încăpere sau există posibilitatea pătrunderii apei în dispozitiv, tabloul trebuie să respecte clasa de protecție IP55 (conform GOST 14254). Precizie de măsurare și model profesional de decuplare a sarcinii
ZUBR D6 roșu folosește metoda de măsurare a tensiunii în rețea – True RMS. Aceasta reduce semnificativ influența interferențelor din rețea asupra preciziei măsurării tensiunii atunci când forma semnalului este diferită de sinusoidă.
IMPORTANT! Dacă verifici valorile releului cu aparatul tău de măsură, asigură-te că principiul de măsurare al dispozitivului tău este tot True RMS. Altfel, valorile releului și ale aparatului tău pot diferi. Dacă ai mai multă încredere în aparatul tău de măsură, valorile releului pot fi corectate ajustând valorile tensiunii afișate pe releu ± 20 V.
Poți folosi modelul profesional cu întârziere la decuplare. Acesta permite să nu deconectezi echipamentul la valori și durate sigure ale deviațiilor de tensiune. Siguranță și confort în utilizare
Releele de tensiune ZUBR D6 roșu sunt echipate cu protecție la supraîncălzire, care se activează dacă temperatura din carcasă depășește 70 °C.
Poți verifica temperatura din carcasă oricând pentru a monitoriza starea releului.
Poți bloca butoanele de control pentru a preveni modificarea accidentală a parametrilor de funcționare.
Poți opri afișajul releului în modul standby pentru a-l folosi confortabil în living. În caz de accident pe oricare fază, afișajul va clipi. Siguranță suplimentară a echipamentului protejat
ZUBR D6 roșu implementează funcții noi care previn defectarea echipamentului protejat prin reducerea numărului de acționări repetate:

• număr maxim ajustabil de acționări consecutive;
• histerezis ajustabil al tensiunii.

Jurnal de alarme
Jurnalul poate stoca ultimele 99 de acționări de urgență în memoria nevolatilă (de exemplu, tensiunea la care releul s-a deconectat sau s-a activat protecția termică).
Pentru a evalua starea și calitatea rețelei tale, jurnalul poate fi resetat manual. Astfel poți analiza natura și frecvența accidentelor pe o anumită perioadă. Jurnalul se resetează și atunci când se schimbă modul de funcționare al releului (sarcină monofazată sau trifazată). Proprietăți tehnice ZUBR D6 roșu

• Categoria produsului: releu de tensiune
• Curent A: 3x40  /  3x63
• Metodă de instalare: pe șina DIN
• Număr faze: 3 ph. 230/400 V, 1 ph. 230 V
• Protecție termică: da
• True RMS: da
• Întârziere profesională la decuplare: da
• Limita minimă de tensiune: 120–210 V
• Limita maximă de tensiune: 220–280 V
• Capacitate nominală de sarcină: 3 x 13 900 VA
• Timp de decuplare la scăderea tensiunii: 0,1–10,0 sec (>120 V), maxim 0,04 sec (<120 V)
• Timp de decuplare la depășirea tensiunii: maxim 0,04 sec
• Întârziere la pornirea sarcinii: 3–600 sec
• Dezechilibru de tensiune: 10–80 V
• Timp de decuplare la dezechilibru de fază: 0–30 sec
• Tensiune de alimentare: 3 х 100–420 V ~ 50 Hz
• Greutate: 0,43 kg ±10%

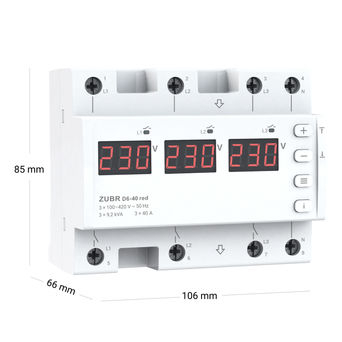

• Dimensiuni totale (L x Î x A): 106 × 85 × 66 mm
• Număr de acționări sub sarcină, minim: 10 000 cicluri
• Număr de acționări fără sarcină, minim: 500 000 cicluri
• Grad protecție IP conform GOST: IP20
• Pachet de livrare: releu – 1 buc., certificat garanție, pașaport tehnic, instrucțiuni – 1 buc., cutie ambalaj – 1 buc.
