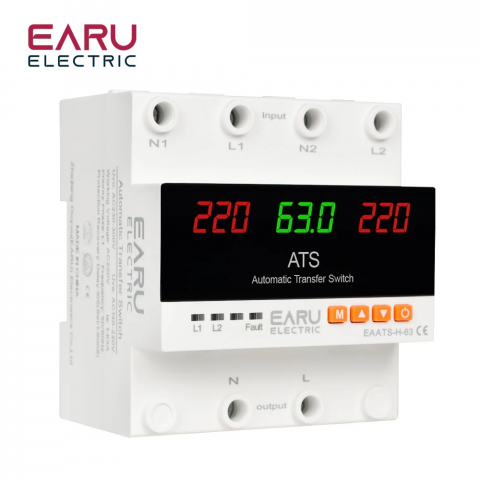

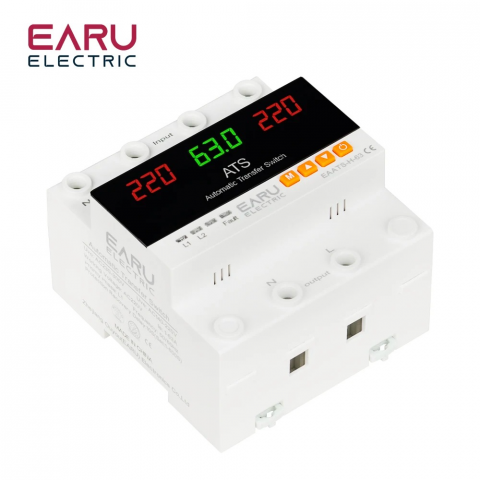

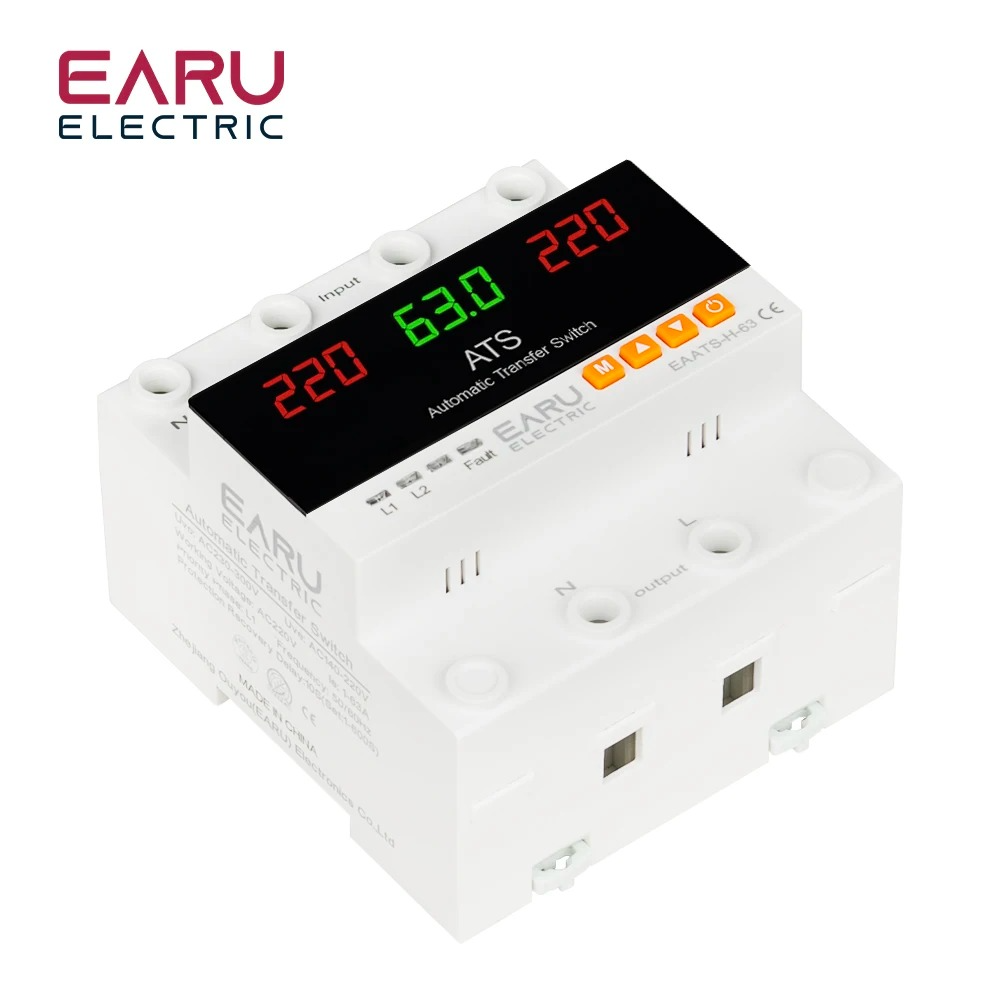

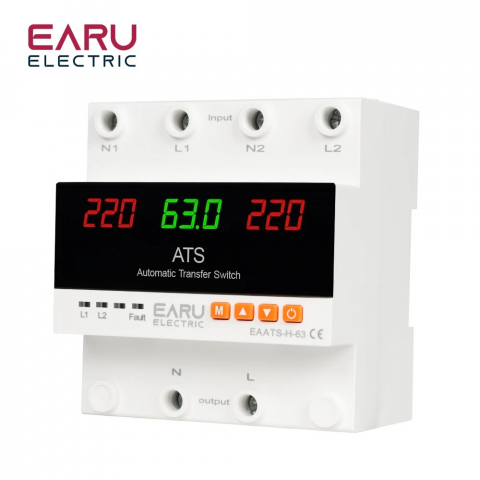

Comutator Automat de Transfer (ATS) Monofazat cu Protecție Tensiune și Curent

Atenție!  Acesta nu este un ATS cu transfer ultra-rapid (fără întrerupere). Există o pauză de siguranță de aproximativ 1 secundă în momentul comutării între sursa principală și sursa secundară.

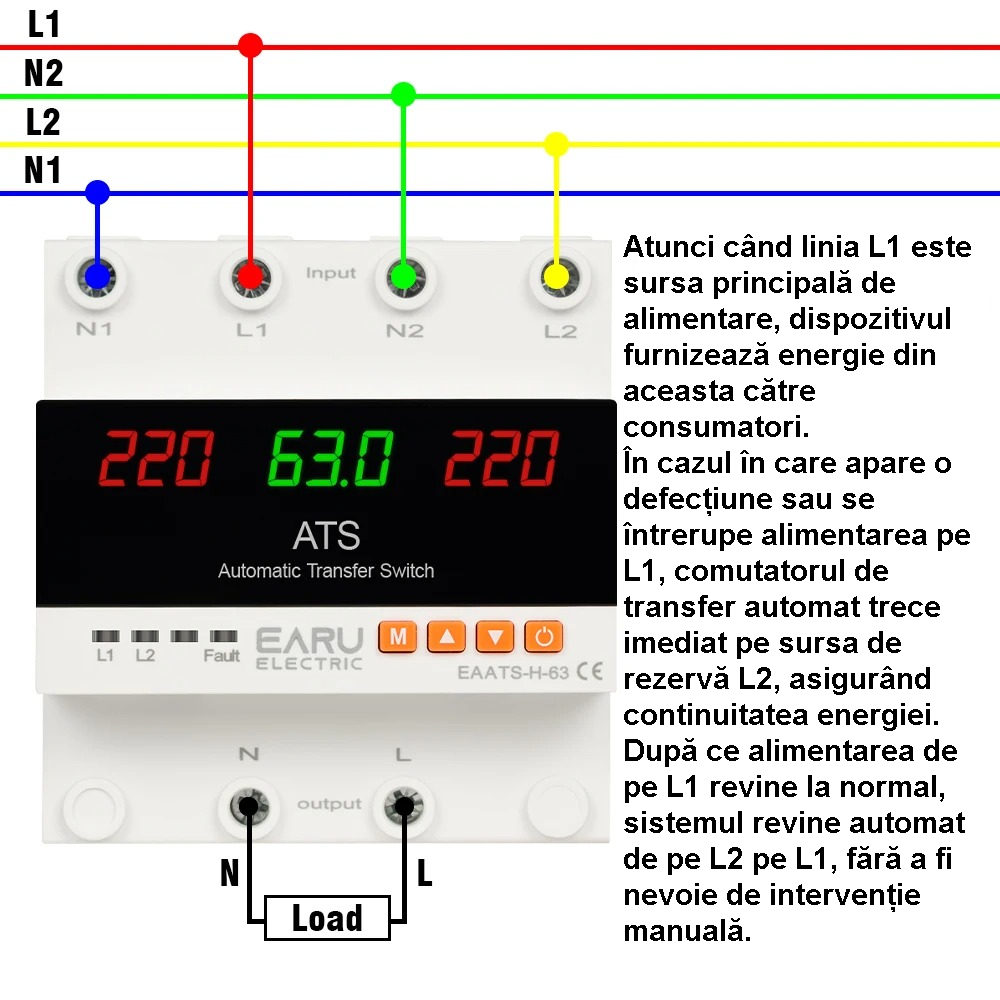

Comutatorul de transfer automat (ATS) cu dublă alimentare este soluția completă pentru gestionarea sigură a două surse independente de energie electrică. Atunci când sursa principală (de exemplu, linia L1 – Rețeaua Publică) suferă o pană de curent sau iese din parametrii normali de tensiune, echipamentul comută automat pe sursa de rezervă (linia L2 – Invertor solar sau Generator). Imediat ce alimentarea pe linia principală revine la parametri normali, ATS-ul restabilește automat conexiunea pe sursa principală, fără a necesita intervenție manuală.

Avantaje și Caracteristici Principale

• Permite Alegerea Sursei Principale (Prioritate L1 sau L2): Spre deosebire de comutatoarele clasice, acest model îți permite să setezi liber fie Sursa A (L1), fie Sursa B (L2) ca sursă principală de alimentare, în funcție de specificul instalației tale (de exemplu, poți seta invertorul fotovoltaic ca sursă principală și rețeaua națională ca rezervă).

• Deconectare Bipolară Simultană (Fază + Nul / Cut Both N & L): Fiecare circuit de intrare deconectează simultan atât firul de fază (L), cât și firul de nul (N). Această izolare electrică completă elimină riscurile ascunse de întoarcere a tensiunii pe nul (specifice comutatoarelor monopolare) și garantează siguranța maximă în timpul intervențiilor de mentenanță sau al comutării între rețea și invertor.

• Releu cu Interblocare Magnetică de 100A Încorporat: Construit pentru sarcini ridicate, releul intern nu se supraîncălzește și nu se arde la curenți mari, asigurând o funcționare stabilă și o durată de viață mecanică de până la 10^6 cicluri de comutare.

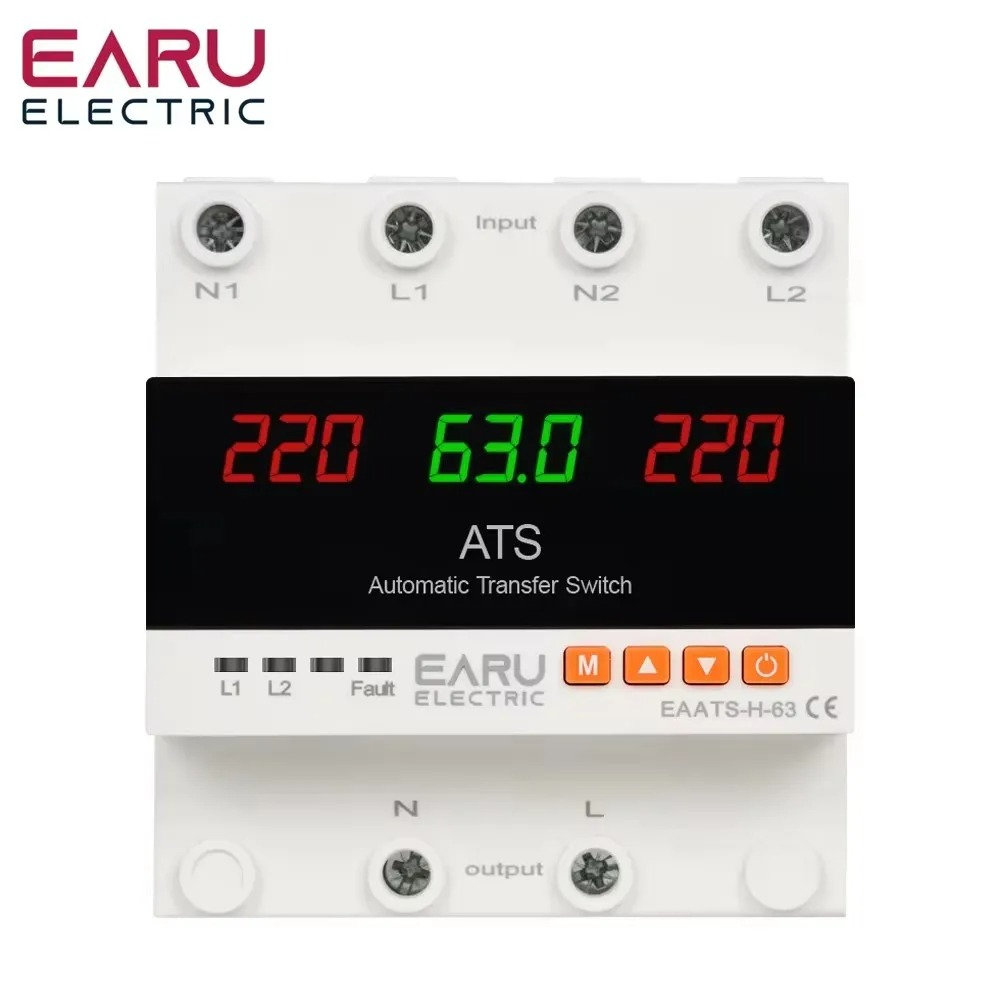

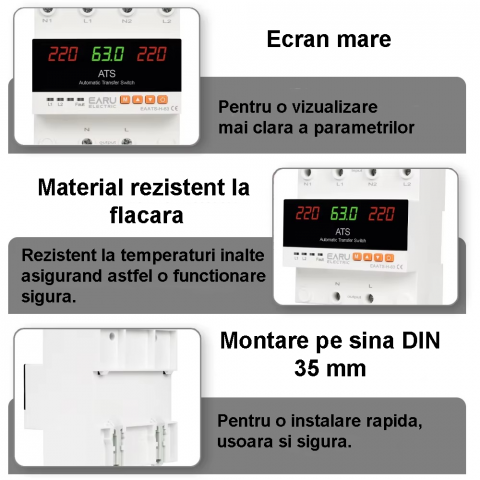

• Ecran LCD/LED Dublu cu Monitorizare în Timp Real: Panoul frontal afișează sincron și precis tensiunea (V) și curentul (A) pentru ambele surse de alimentare (Normal Power L1 și Backup Power L2), oferind o imagine clară asupra stării de funcționare a întregului sistem cu o precizie de măsurare Clasa 0.5.

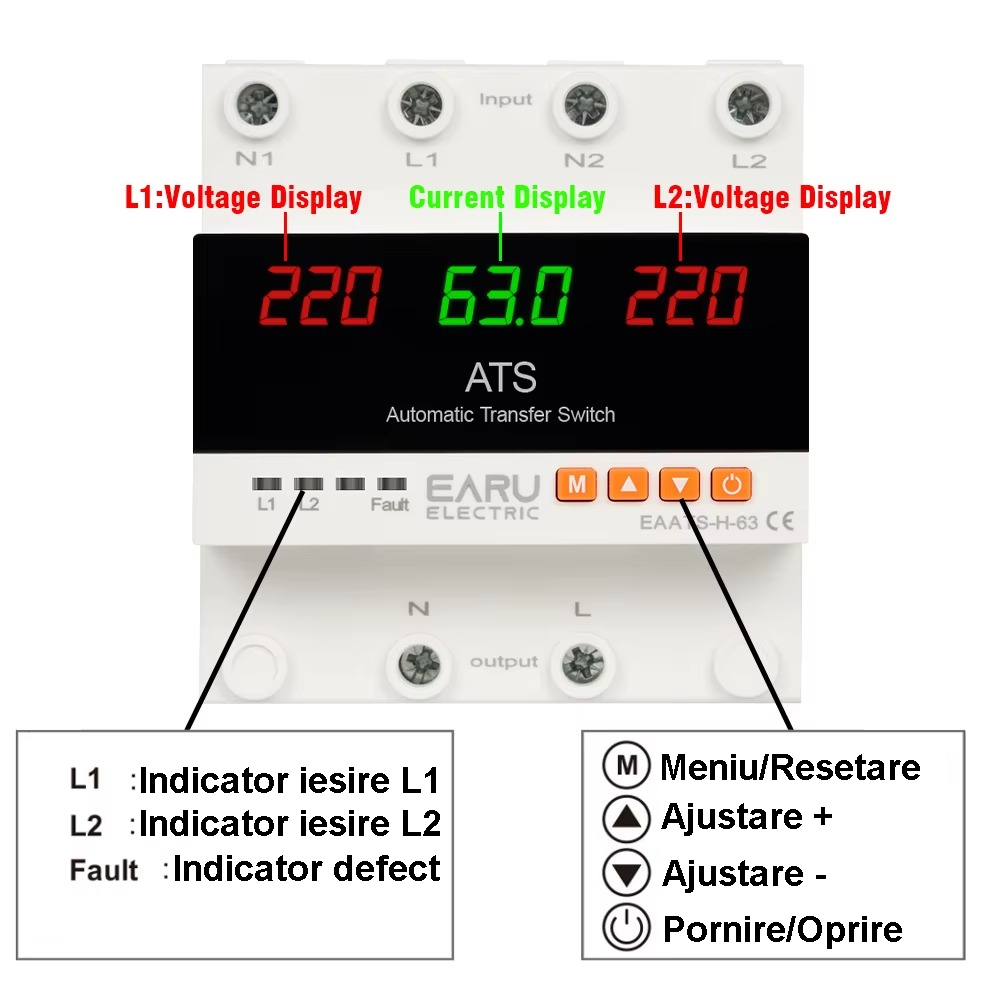

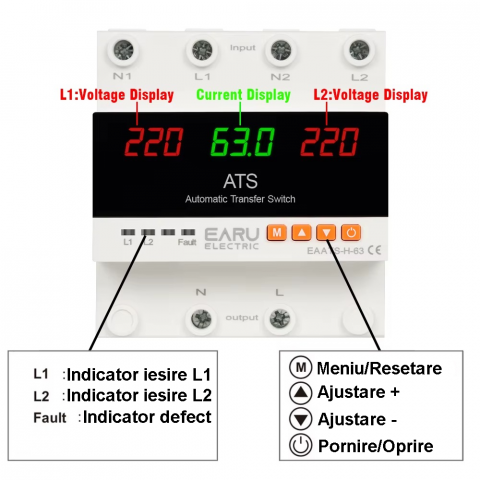

• Control prin Microcontroler și Mod Manual/Automat: Microcontrolerul integrat gestionează stabil timpii de comutare și protecțiile. Panoul dispune de indicatoare LED dedicate (L1, L2, Temporizator, Avarie) și taste pentru configurarea meniului, dezactivarea alarmei sonore (Mute) sau comutarea manuală instantanee între L1 și L2.

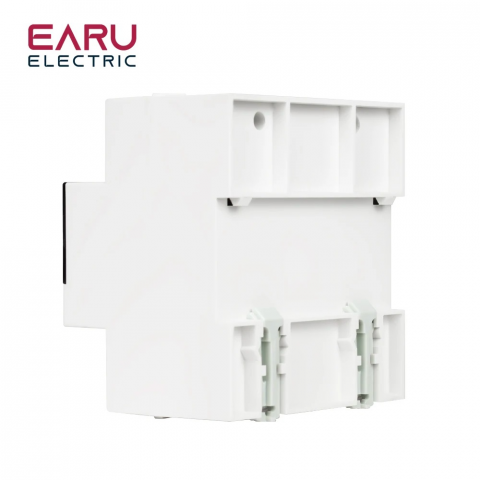

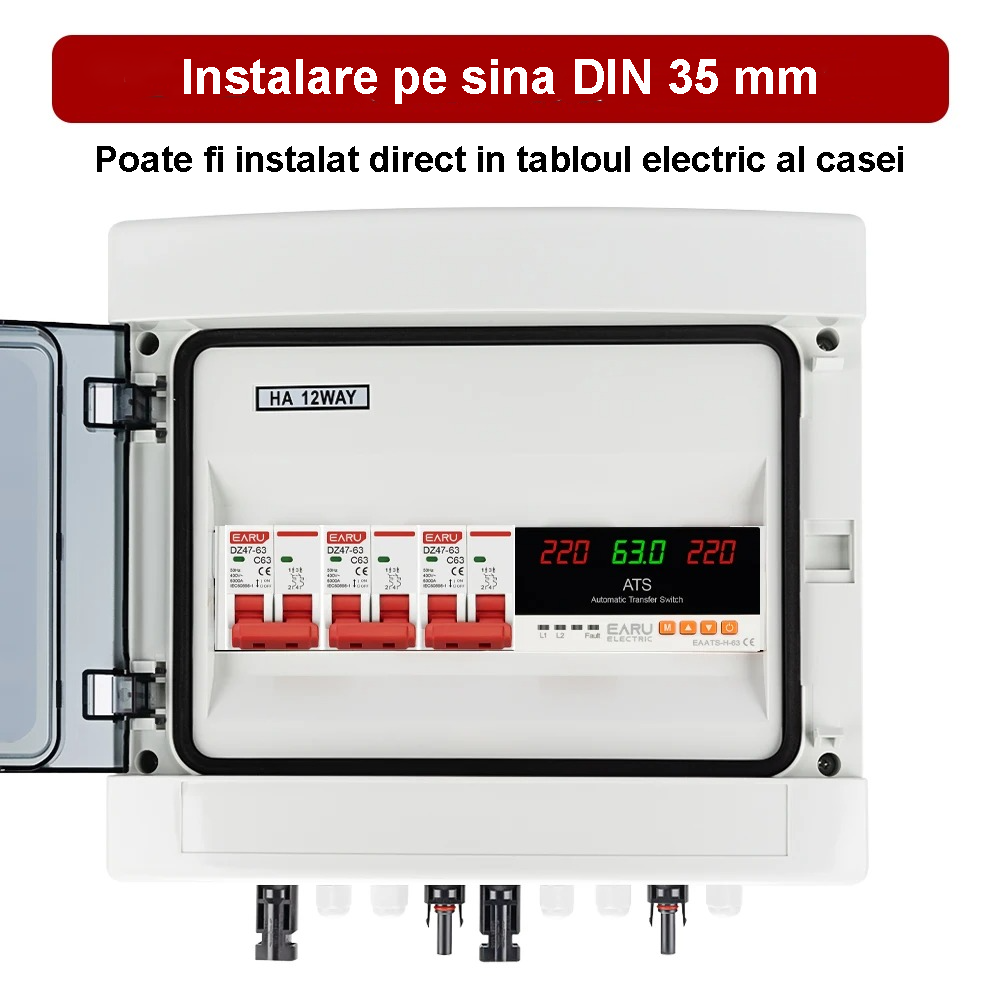

• Material Ignifug PA66 și Montaj pe Șină DIN: Carcasa este fabricată din poliamidă PA66 termorezistentă, izolatoare și ignifugă. Dimensiunile compacte și clemele de fixare permit instalarea directă pe șina standard de 35 mm din tabloul electric general al casei.

6 Sisteme de Protecție și Control Integrate

Acest echipament înlocuiește cu succes mai multe module din tabloul electric, având integrate următoarele funcții configurabile:

• Selecție Prioritate Fază Intrare: Alegerea sursei prioritare direct din meniu.

• Protecție la Supratensiune: Deconectează și comută sursa dacă tensiunea depășește pragul superior de siguranță (interval reglabil 120V–300V).

• Protecție la Subtensiune: Protejează consumatorii împotriva căderilor de tensiune din rețea (interval reglabil 80V–210V).

• Protecție la Supracurent: Întrerupe alimentarea în caz de suprasarcină pe circuit.

• Protecție la Temperatură: Monitorizează temperatura internă pentru prevenirea supraîncălzirii la sarcini mari.

• Calibrare Tensiune și Curent: Permite ajustarea fină a valorilor măsurate și a timpului de întârziere la revenirea din protecție (1–999 secunde).

Specificații Tehnice
