Releu de tensiune trifazat ZUBR 3F - Curent 5A, TrueRMS, întârziere reglabilă 3-600s, montaj DIN, protecție împotriva dezechilibrelor de fază

ZUBR 3F

Releu de tensiune trifazat

Releul de tensiune trifazat ZUBR 3F este conceput pentru a proteja echipamentele casnice și industriale, inclusiv motoarele electrice trifazate, împotriva tensiunilor prea mari sau prea mici. Dispozitivul monitorizează secvența fazelor și deconectează sarcina atunci când apare o asimetrie. Timpul de deconectare a sarcinii poate fi ajustat.
- Precizia măsurării este realizată prin algoritmul TrueRMS.
- Unitatea de alimentare cu impulsuri — reduce consumul de energie al releului.
- Jurnal de alarmă nevolatil pentru 100 de valori.
Pentru funcționarea normală a releului, este suficientă o fază și neutru; astfel, releul de tensiune poate fi utilizat ca protecție completă pentru o singură fază. Releul de tensiune nu va funcționa fără neutru.
Pentru operarea echipamentelor trifazate, este necesară utilizarea unui contactor.

Monitorizare eficientă și afișaj

În meniul releului, puteți dezactiva controlul ordinii fazelor, precum și dezechilibrul de tensiune, individual. De asemenea, este posibilă dezactivarea monitorizării absenței fazei (disponibilă doar atunci când dezechilibrul este dezactivat). În versiunile anterioare ale releului, absența unei faze nu era considerată o eroare pentru utilizarea în modul monofazat. Acum acest lucru este posibil.
Situațiile de urgență sunt stocate în memoria non-volatilă în funcție de prioritatea lor. De exemplu, dacă în rețea apar simultan o supratensiune și un dezechilibru de tensiune, evenimentul mai important — dezechilibrul de tensiune — va fi înregistrat în memorie.

Întârziere la pornire

Sarcina este alimentată la sfârșitul perioadei de întârziere la pornire. Durata acesteia poate fi ajustată între 3 și 600 de secunde, în funcție de tipul dispozitivelor conectate. Implicit, este utilizat un model de întârziere care ia în considerare durata urgenței, permițând echipamentului să-și reia funcționarea mai rapid. Totuși, puteți activa un model de întârziere care începe cronometrarea doar după încheierea urgenței.

Model profesional de oprire

Activați modelul profesional de oprire a sarcinii pentru a evita deconectările frecvente ale echipamentelor. Oprirea sarcinii nu va avea loc la abateri de tensiune sigure ca valoare și durată față de normal.

Operare ușoară

Releul începe să afișeze pe ecranul digital tensiunea curentă a fiecărei faze imediat după pornire. Dacă tensiunea se află în limitele setate, dispozitivul va alimenta sarcina, lucru indicat printr-un indicator roșu. Operarea releului se face cu ajutorul a doar trei butoane.

Instalare simplă

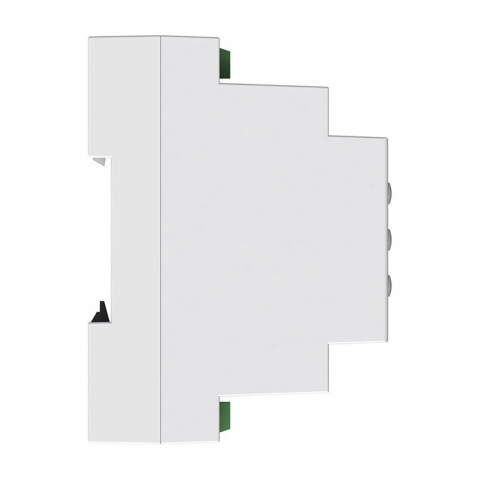

Releul se montează în tabloul electric pe o șină DIN standard de 35 mm lățime. Dacă există posibilitatea pătrunderii apei în dispozitiv sau în cazul în care camera are un nivel ridicat de umiditate, tabloul trebuie să respecte standardul GOST 14254, clasa de protecție IP55.

Caracteristici tehnice:

• Categorie produs: Releu de tensiune

• Curent: 5A

• Metoda de instalare: pe șina DIN

• Număr de faze: 3 ph. 230/380 V

• Protecție termică: nu

• TrueRMS: da

• Întârziere profesională la oprirea sarcinii: da

• Limita inferioară a tensiunii: 120-210 V

• Limita superioară a tensiunii: 220-280 V

• Capacitate de încărcare nominală: 1 000 VA

• Timp de oprire a sarcinii la reducerea tensiunii: nu mai mult de 1 sec (<120 V), nu mai mult de 0,04 sec (<120 V)

• Timp de oprire a sarcinii la depășirea tensiunii: nu mai mult de 0,04 sec

• Timp de întârziere la pornirea sarcinii: 3–600 sec

• Asimetria fazelor: 10-80 V

• Timp de oprire la asimetria fazelor: 0-30 sec

• Tensiune de alimentare: 100-420 V

• Consum curent: nu mai mult de 10 mA

• Greutate: 0,15 kg ±10%

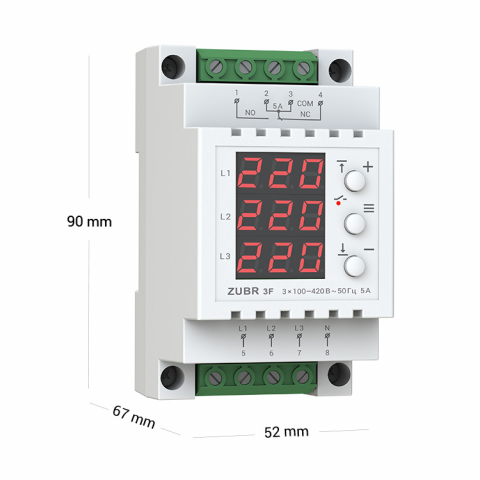

• Dimensiuni totale (L x H x D): 52 x 90 x 67 mm

• Număr de acționări sub sarcină, cel puțin: 50 000 cicluri

• Număr de acționări fără sarcină, cel puțin: 20 000 000 cicluri

• Clasa de protecție conform GOST: IP20

• Pachet de livrare: releu, certificat de garanție, pașaport tehnic, instrucțiuni, cutie de ambalaj
